Блок автоматического ввода резерва Omix ATS1
Блок автоматического ввода резерва Omix ATS1 предназначен для автоматического ввода в работу резервного источника питания в случае полного отключения или падения напряжения в основной сети ниже порогового уровня
Особенности:
- Обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой в целях обеспечения нормального функционирования оборудования на объектах
- Ручной или автоматический режимы работы
- Двойная механическая и электрическая блокировки предотвращают одновременное подключение к нагрузке двух источников питания
- Блок состоит из двух выключателей нагрузки, контроллера и электромоторного привода
- Контроль источника питания по одной фазе (A)
- Возможность подключения внешних индикаторов
- Компактный размер
- Удобство монтажа и простота в установке
- Защита от перегрузок и короткого замыкания
Технические характеристики:
| Параметр
| Значение | ||
| Omix ATS1-2-63
| Omix ATS1-3-63 | Omix ATS1-4-63 | |
| Количество полюсов
| 2
| 3 | 4 |
| Номинальный ток
| 63 А
| ||
| Номинальное рабочее напряжение | ~220 В | ~380 В
| ~380 В или ~400 В |
| Номинальная рабочая частота | 50 Гц
| ||
| Номинальное напряжение изоляции | 690 В
| ||
| Напряжение переключения на резервный источник питания | ≤ 130 В
| ||
| Напряжение переключения на основной источник питания | ≥ 180 В
| ||
| Характеристика автоматического выключателя | D
| ||
| Номинальная отключающая способность | 6 кА
| ||
| Стандарт
| GB/T14048.11
| ||
| Условия эксплуатации | −15...60°C, ≤ 90%RH
| ||
| Габаритные размеры | 135×175×123 мм | 135×210×123 мм | 135×245×125 мм |
| Вес | 1,4 кг | 1,61 кг | 1,98 кг |

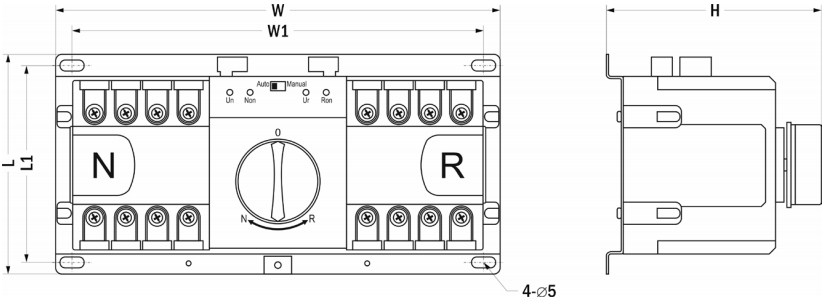

| Габаритные размеры |
 |
| Параметр
| Размер, мм
| ||||
| W
| W1 | L | L1 | H | |
| Omix ATS1-2-63
| 175
| 157
| 135
| 123
| 123
|
| Omix ATS1-3-63
| 210
| 192
| 135
| 123
| 122
|
| Omix ATS1-4-63
| 245
| 227
| 135
| 123
| 123
|
Версия: 2020-07-30-КВА
| Документ | Дата обновления |
| Паспорт на Omix ATS1 | 16.04.2024 |
